În calitate de furnizor de flanșe de cap, înțeleg importanța critică a analizei tensiunilor în asigurarea fiabilității și siguranței acestor componente. O flanșă de cap este o parte esențială a multor sisteme industriale, utilizată pentru a conecta țevi, supape și alte echipamente. Efectuarea unei analize a tensiunilor pe o flanșă de cap ajută la identificarea potențialelor puncte de defecțiune, la optimizarea designului și la asigurarea faptului că flanșa poate rezista la condițiile de funcționare la care va fi supusă. În această postare pe blog, voi împărtăși câteva informații despre cum să efectuați o analiză a tensiunii pe o flanșă a capului.
Înțelegerea elementelor de bază ale analizei stresului
Înainte de a vă scufunda în procesul de analiză a stresului, este esențial să înțelegeți conceptele de bază. Tensiunea este definită ca forța aplicată pe unitatea de suprafață asupra unui material. Când o flanșă de cap este sub sarcină, aceasta suferă diferite tipuri de solicitări, inclusiv efort de tracțiune, efort de compresiune, efort de forfecare și efort de încovoiere. Tensiunea de tracțiune apare atunci când flanșa este despărțită, efortul de compresiune când este împinsă împreună, efortul de forfecare când există o forță de alunecare și efortul de încovoiere când flanșa este supusă unui moment.
Scopul analizei tensiunilor este de a calcula mărimea și distribuția acestor tensiuni în flanșa de cap. Acest lucru se face de obicei folosind software-ul de analiză cu elemente finite (FEA), care împarte flanșa într-o plasă de elemente mici și rezolvă ecuațiile de echilibru pentru fiecare element.
Pasul 1: Definiți condițiile de funcționare
Primul pas în efectuarea unei analize a tensiunii pe o flanșă de cap este definirea condițiilor de funcționare. Aceasta include presiunea internă, temperatura, sarcinile externe și orice alți factori care pot afecta distribuția tensiunii în flanșă. De exemplu, dacă flanșa este utilizată într-o conductă de înaltă presiune, presiunea internă va fi un factor semnificativ în calculul tensiunii.
Este important să culegeți date exacte despre aceste condiții de funcționare. Aceasta poate implica consultarea cu utilizatorii finali, referirea la standardele din industrie sau efectuarea de teste. De exemplu, dacă flanșa face parte dintr-o fabrică de procesare chimică, temperatura și mediul chimic trebuie luate în considerare cu atenție, deoarece pot afecta proprietățile materialului flanșei.
Pasul 2: Selectați materialul
Alegerea materialului pentru flanșa capului are un impact semnificativ asupra capacității sale de rezistență la efort. Diferitele materiale au proprietăți mecanice diferite, cum ar fi limita de curgere, rezistența finală la tracțiune și modulul de elasticitate. Atunci când alegeți un material, trebuie să luați în considerare și factori precum rezistența la coroziune, costul și disponibilitatea.

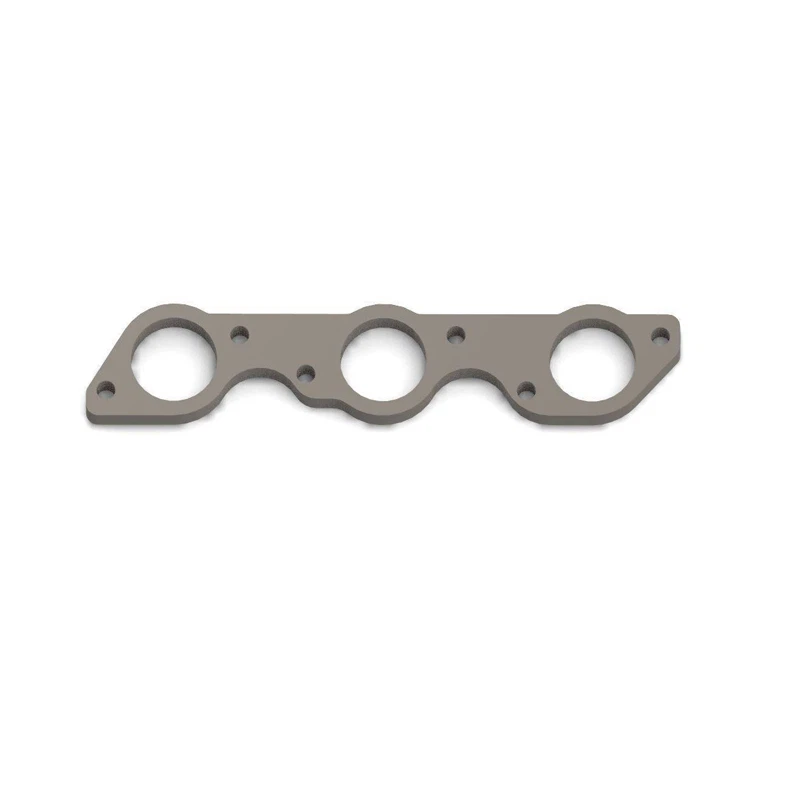

Materialele comune pentru flanșele de cap includ oțel carbon, oțel inoxidabil și oțel aliat. De exemplu,Flanșă cu cap din oțeleste o alegere populară datorită rezistenței sale ridicate și costului relativ scăzut. Proprietățile materialului ale materialului selectat trebuie definite cu precizie în modelul de analiză a tensiunilor.
Pasul 3: Creați un model geometric
Odată ce condițiile de funcționare și materialul sunt definite, următorul pas este crearea unui model geometric al flanșei capului. Acest lucru se poate face folosind software-ul de proiectare asistată de calculator (CAD). Modelul ar trebui să reprezinte cu exactitate forma și dimensiunile flanșei, inclusiv orice găuri, caneluri sau alte caracteristici.
Precizia modelului geometric este crucială pentru rezultatele analizei tensiunii. Erorile mici ale modelului pot duce la diferențe semnificative ale valorilor de stres calculate. Prin urmare, este important să verificați de două ori dimensiunile și să vă asigurați că modelul este o reprezentare fidelă a flanșei reale.
Pasul 4: Îmbinați modelul
După crearea modelului geometric, acesta trebuie să fie plasat. Mesh-ul este procesul de împărțire a modelului într-un număr finit de elemente mici. Calitatea plasei poate afecta semnificativ acuratețea analizei tensiunii. O plasă mai fină oferă în general rezultate mai precise, dar necesită mai multe resurse de calcul și timp.
Există diferite tipuri de elemente care pot fi utilizate pentru ochiuri, cum ar fi elementele tetraedrice, hexaedrice și triunghiulare. Alegerea tipului de element depinde de complexitatea geometriei și de natura distribuției tensiunilor. Pentru o flanșă de cap, o combinație de elemente hexaedrice și tetraedrice poate fi utilizată pentru a obține un echilibru bun între precizie și eficiență de calcul.
Pasul 5: Aplicați condiții limită și încărcări
Odată ce modelul este îmbinat, următorul pas este aplicarea condițiilor limită și a sarcinilor. Condițiile la limită definesc modul în care flanșa este constrânsă în spațiu. De exemplu, dacă flanșa este fixată cu șuruburi pe o țeavă, gradele de libertate la găurile pentru șuruburi trebuie limitate în mod corespunzător.
Încărcările sunt aplicate pe baza condițiilor de funcționare definite mai devreme. Presiunea internă poate fi aplicată ca o sarcină de suprafață pe suprafața interioară a flanșei și orice încărcare externă poate fi aplicată în locațiile corespunzătoare. Este important să vă asigurați că sarcinile sunt aplicate corect și că condițiile la limită reprezintă cu exactitate situația reală.
Pasul 6: Rulați analiza stresului
După aplicarea condițiilor la limită și a sarcinilor, analiza tensiunilor poate fi efectuată folosind software-ul FEA. Software-ul va rezolva ecuațiile de echilibru pentru fiecare element din plasă și va calcula valorile tensiunii și deformației.
Analiza poate dura ceva timp, în funcție de complexitatea modelului și de numărul de elemente din plasă. În timpul analizei, este important să monitorizați progresul și să verificați eventualele erori sau avertismente.
Pasul 7: Analizați rezultatele
Odată ce analiza stresului este completă, rezultatele trebuie analizate. Rezultatul principal al analizei tensiunii este distribuția tensiunii în flanșă. Acest lucru poate fi vizualizat folosind diagrame de contur, care arată magnitudinea tensiunii în diferite locații de pe flanșă.
Valorile maxime ale tensiunii și locațiile acestora prezintă un interes deosebit. Dacă solicitarea maximă depășește limita de curgere sau rezistența maximă la întindere a materialului, flanșa se poate defecta în condițiile de funcționare date. În astfel de cazuri, designul poate fi necesar să fie modificat, de exemplu, prin creșterea grosimii flanșei sau schimbarea materialului.
Pasul 8: Validați rezultatele
Pentru a asigura acuratețea rezultatelor analizei de stres, este o bună practică să le validați. Acest lucru se poate face prin compararea rezultatelor cu date experimentale sau cu soluții analitice. Dacă există diferențe semnificative între rezultatele calculate și datele experimentale, poate fi necesar ca modelul să fie rafinat și analiza repetată.
Importanța analizei de stres pentru furnizorii de flanșe de cap
În calitate de furnizor de flanșe de cap, analiza tensiunilor este o parte esențială a procesului nostru de control al calității. Efectuând analize de tensiune pe flanșele noastre, ne putem asigura că acestea îndeplinesc cele mai înalte standarde de siguranță și fiabilitate. Acest lucru nu numai că ne ajută să evităm defecțiunile costisitoare ale produselor, ci și să construim încrederea clienților noștri.
Flanșele noastre de cap, analizate prin efort, sunt proiectate pentru a funcționa optim într-o gamă largă de condiții de funcționare. Fie că este vorba de o aplicație de joasă presiune într-un sistem de alimentare cu apă sau de o aplicație de înaltă presiune într-o conductă de petrol și gaze, flanșele noastre sunt proiectate pentru a rezista solicitărilor pe care le vor întâmpina.
Contactați-ne pentru nevoile dvs. de flanșă de cap
Dacă sunteți pe piață pentru flanșe de înaltă calitate, suntem aici pentru a vă ajuta. Echipa noastră de experți poate efectua analize detaliate ale tensiunilor pe flanșele noastre pentru a se asigura că sunt potrivite pentru aplicația dumneavoastră specifică. Oferim o gamă largă de flanșe de cap în diferite materiale și dimensiuni, inclusivFlanșă cu cap din oțel.
Contactați-ne pentru a discuta cerințele dvs. și pentru a începe o negociere de achiziție. Ne angajăm să vă oferim cele mai bune produse și servicii la prețuri competitive.
Referințe
- „Design de inginerie mecanică” de Joseph E. Shigley, Charles R. Mischke și Richard G. Budynas
- „Analiza elementelor finite: teorie și aplicare cu ANSYS” de Jaehong Kim
- Standarde industriale, cum ar fi ASME B16.5 pentru flanșe de țevi și fitinguri cu flanșe.
